電源電路的理解
電源電路是指提供給用電設備電力供應的電源部分的電路設計，使用的電路形式和特點。既有交流電源也有直流電源。
電源電路的分類
一、電子電路
根據所處理信號的不同，電子電路可以分為模擬電路和數字電路。
1、模擬電路
自然界產生的連續性物理自然量，將連續性物理自然量轉換為連續性電信號，運算連續性電信號的電路即稱為模擬電路。模擬電路對電信號的連續性電壓、電流進行處理。
最典型的模擬電路應用包括：放大電路、振蕩電路、線性運算電路（加法、減法、乘法、除法、微分和積分電路）。運算連續性電信號。
2、數字電路
數字電路又名邏輯電路，是一種將連續性的電信號，轉換為不連續性定量電信號，并運算不連續性定量電信號的電路。數字電路中，信號大小為不連續并定量化的電壓狀態。多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有，門電路、觸發器、寄存器、加法器、減法器等，來運算不連續性定量電信號。
二、集成電路
集成電路亦稱為IC。運用集成電路設計程序（IC設計），將一般電路集成到半導體材料里的半導體電路（一般為硅片），稱為集成電路。利用半導體技術制造出集成電路（IC）。
三、其它電源電路種類
整流電路、直流穩壓電路、濾波電路、穩壓電路
電源電路的功能
每個電子設備都有一個供給能量的電源電路。電源電路有整流電源、逆變電源和變頻器三種。常見的家用電器中多數要用到直流電源。直流電源的最簡單的供電方法是用電池。但電池有成本高、體積大、需要不時更換（蓄電池則要經常充電）的缺點，因此最經濟可靠而又方便的是使用整流電源。

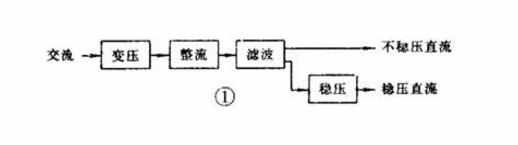

電子電路中的電源一般是低壓直流電，所以要想從220伏市電變換成直流電，應該先把220伏交流變成低壓交流電，再用整流電路變成脈動的直流電，最后用濾波電路濾除脈動直流電中的交流成分后才能得到直流電。有的電子設備對電源的質量要求很高，所以有時還需要再增加一個穩壓電路。因此整流電源的組成一般有四大部分，見圖1。其中變壓電路其實就是一個鐵芯變壓器，需要介紹的只是后面三種單元電路。
1、整流電路
整流電路是利用半導體二極管的單向導電性能把交流電變成單向脈動直流電的電路。

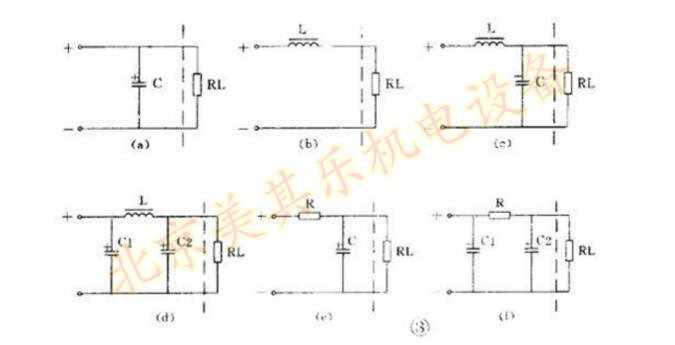

2、濾波電路
整流后得到的是脈動直流電，如果加上濾波電路濾除脈動直流電中的交流成分，就可得到平滑的直流電。
開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。

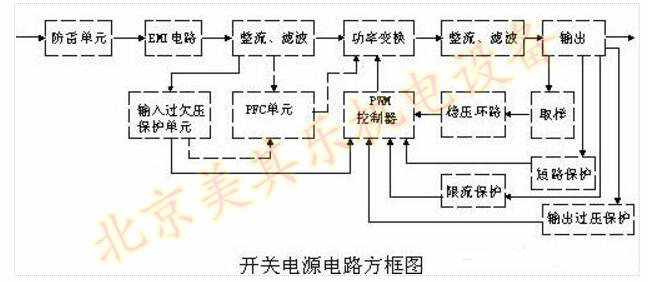

開關電源的電路組成方框圖如下：
